M3 oder M4 Federklappdübel m. Rändelmutter
M3 oder M4 - Federklappdübel m. Gewindestange - geeigent für Platten, Tafeln, Gipskarton-, Zementfaser-, Spanplatten. Der Federklappdübel ist ein Spezial-Hohlraumdübel aus Metall (verzinkt) und dadurch feuerbeständig. Die Schenkel klappen durch einen Federklapp-Mechanismus selbständig auf und ist für kleine Hohlraumtiefe geeignet.
100 Stück im Karton
Abmessungen (d ) per Artikelbezeichnung

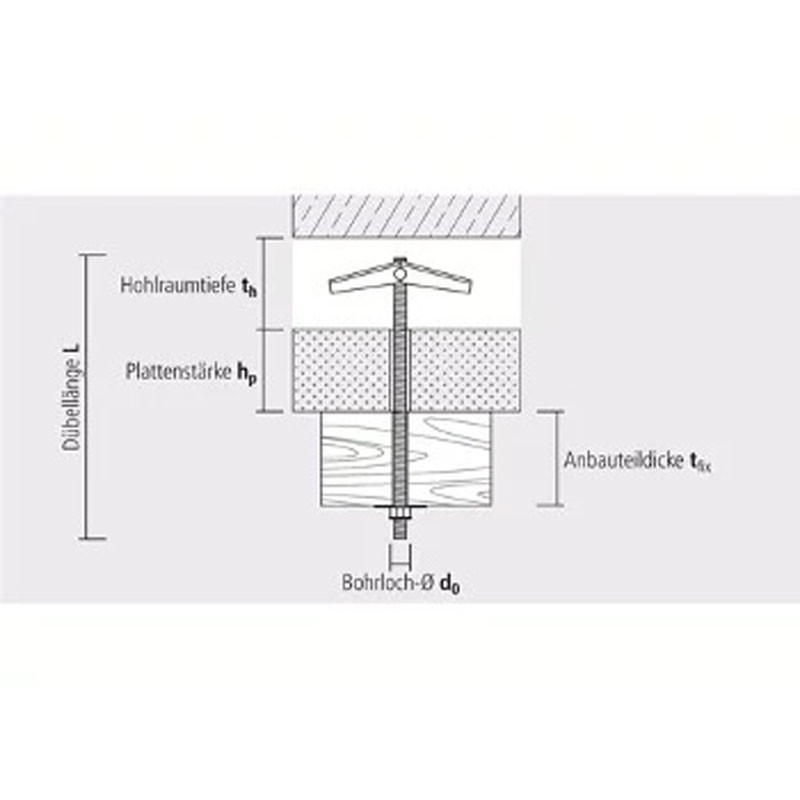

1. Bohrloch-Ø und Bohrlochtiefe aus Tabelle entnehmen
2. Federklappen zusammendrücken und Federklappdübel durch Loch schieben
3. Federklappdübel zurückziehen bis Dornen im Baustoff verankern
4. Gewinde nach Bedarf eindrehen, Mutter an Federklappdübel festziehen
5. Nachjustierung jederzeit möglich
Sofort lieferbar
M3 oder M4 - Federklappdübel m. Gewindestange/ Unterlegscheibe und Sechskantmutter geeigent für Platten, Tafeln, Gipskarton-, Zementfaser-, Spanplatten. Der Federklappdübel ist ein Spezial-Hohlraumdübel aus Metall (verzinkt) und dadurch feuerbeständig. Die Schenkel klappen durch einen Federklapp-Mechanismus selbständig auf und ist für kleine Hohlraumtiefe geeignet.
Abmessungen (d ) per Artikelbezeichnung
1. Bohrloch-Ø und Bohrlochtiefe aus Tabelle entnehmen
2. Federklappen zusammendrücken und Federklappdübel durch Loch schieben
3. Federklappdübel zurückziehen bis Dornen im Baustoff verankern
4. Gewinde nach Bedarf eindrehen, Mutter an Federklappdübel festziehen
5. Nachjustierung jederzeit möglich
100 Stück im Karton
Technische Daten:
| Durchmesser (d) | Bohrloch Durchmesser | Gewinde | Dübellänge | mind. Hohlraumtiefe |
| 4mm | 4mm | M4 | 100mm | 35mm |
Tragfähigkeit:
| Durchmesser (d) | empf. Last Gipskarton hp=12,5mm in kN |
empf. Last Holzspanplatten hp=13mm in kN |
empf. Last Faserzementplatte hp=10mm in kN |
| 3 | 0,07 | 0,3 | 0,3 |
| 4 | 0,1 | 0,36 | 0,45 |
1kN ~ 100kg
empf. Lasten inkl. Sicherheitsfaktor 4
Erklärung zur Inhaltsangabe " Originalkarton zu xx Stk.*"
Bei Abnahme dieser Stückzahl liefern wir in der Originalverpackung der Herstellers. Um die Lieferfähigkeit zu gewährleisten, beziehen wir Ware teilweise von unterschiedlichen Herstellern/Lieferanten, weshalb leider auch oftmals unterschiedlich große Verpackungseinheiten (VPEs) haben. Wir sind bemüht immer in Originalverpackungen zu liefern, können dies bei unterschiedlichen VPEs nicht zu 100% garantieren.
Sofort lieferbar
EBD-000854
Technische Daten
- Verpackung
- 100 Stück im Karton / 14.000 Stück pro Palette
- Material
- Metall
- Lieferzeit
- Sofort lieferbar
